Dos placas madre Z77: ASUS versus MSI

Los grandes de las placas madres chocan en CHW para ver cuál satisface sus necesidades para las nuevas plataformas Z77 de Intel, ¡no se pierdan los detalles!

Autor: Luis Felipe Castillo
Fotografías: Mariano Mancilla

Si te gusta este análisis, no olvides revisar nuestra colección de análisis de placas madre.

Dos pesos pesados de las placas madres entren en combate hoy para mostrar sus mejores cartas en CHW, con tal de satisfacer las necesidades de los usuarios que están a punto de comprar una plataforma Z77.

El rendimiento en una configuración de fábrica para las piezas, juegos, overclock, costo, cuantas artistas que analizar para poder decidir cuál es la que más llena tu corazón geek, aunque te adelantamos que si estas abrumado por tantas variables no te preocupes, en CHW te haremos la decisión más sencilla y con esto estarás a un paso de tu actualización.

Ahora, ¡que comience la función!

Primera Mirada ASUS P8Z77-V Deluxe

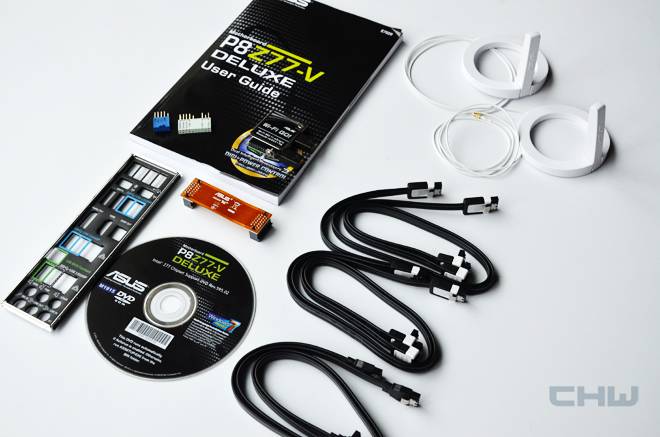

Comenzamos con el paquete de accesorios, que fuera de los comunes cables y el protector para los puertos traseros, cuenta con controladores Bluetooth y WiFi, además de un par de antenas.

Dándole la primera mirada a la placa madre, vemos que los colores reinantes en ella son el negro, azul y celeste. En cuanto a los puertos de expansión, vemos que ASUS también prescindió del PCI en pos del PCI-Express.

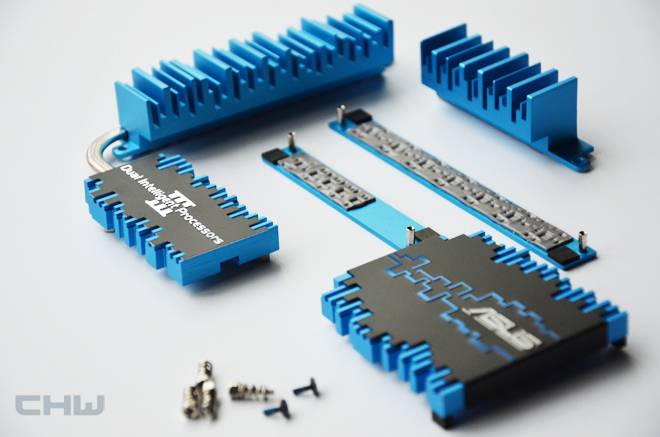

Los disipadores de calor de esta placa madre son todos de aluminio anodizado, muy comunes en la industria. Un par de ellos se conectan a través de un heatpipe de cobre recubierto en níquel y además cuentan con parches termales para transferir adecuadamente el calor al disipador.

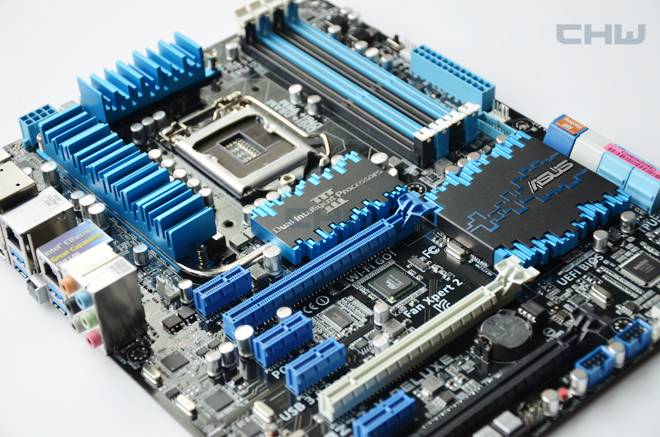

Luego de retirados los disipadores le damos una vista a la placa madre por completo, viendo su distribución espacial, además de contar la gran cantidad de fases de poder para el CPU, 16+4, es decir 20. Dentro de los controladores que tiene esta placa madre tenemos los siguientes:

  1. Realtek ALC898: códec de audio de 7.1 canales con soporte Dolby Home Theater y S/PDIF
  2. Intel WG82579V: LAN 10/100/1000 Mbit
  3. Realtek RTL8111F: LAN 10/100/1000 Mbit
  4. Marvell PCIe 9128: 2 puertos SATA (azul marino)
  5. ASMedia ASM 1061: 2 puertos eSATA
  6. Bluetooth V4.0 y Bluetooth V3.0+HS

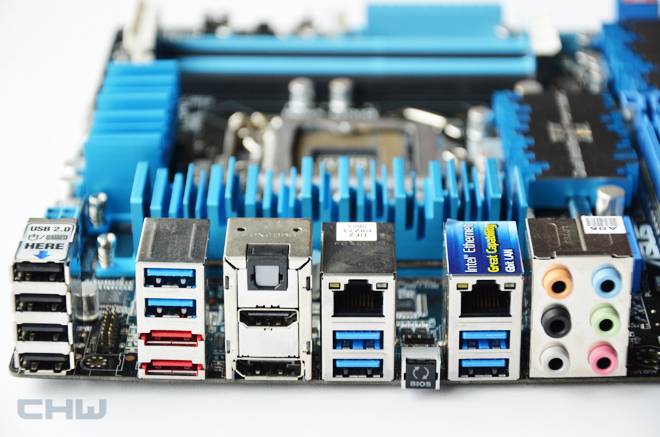

Finalmente para esta placa madre, contamos con los siguientes puertos de expansión en el panel trasero: 4 puertos USB 2.0/1.1 6 puertos USB 3.0/2.0 2 Puerto RJ-45 6 jacks de audio (centro/salida subwoofer, salida trasera, salida lateral, entrada de línea, entrada de micrófono, salida frontal) 1 puerto óptico S/PDIF 1 botón para cambiar firmware UEFI 1 HDMI 1 Display Port 1 Bluetooth y 1 WiFi a través de adaptador especial



Primera Mirada MSI Z77A-GD65

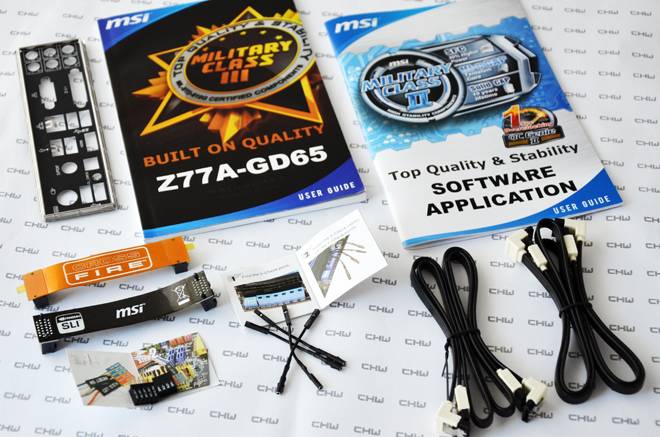

Comenzamos con el paquete de accesorios, que si bien no es extremadamente numeroso, cumple con satisfacer las necesidades básicas de un usuario, entregando cables para unidades SATA, un puente CrossFireX y otro SLI, el protector de los puertos traseros, manuales y también adaptadores para los puntos de medición de voltaje que trae la placa madre.

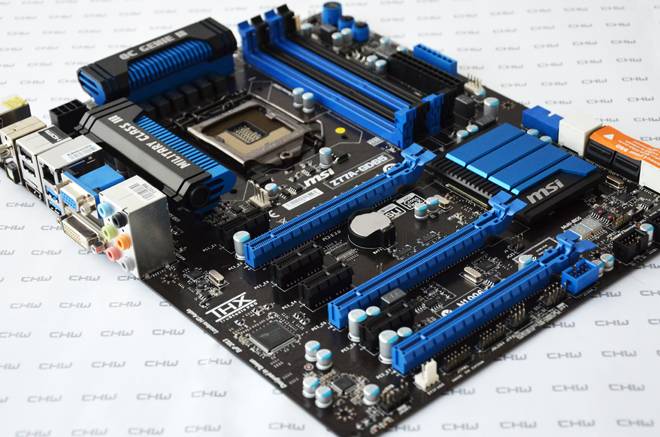

En la primera vista de la placa madre vemos que los colores reinantes son el azul y el negro, que los puertos son todos compatibles con la norma PCI-Express, prescindiendo de los PCI y que tenemos al menos 8 puertos SATA para unidades internas.

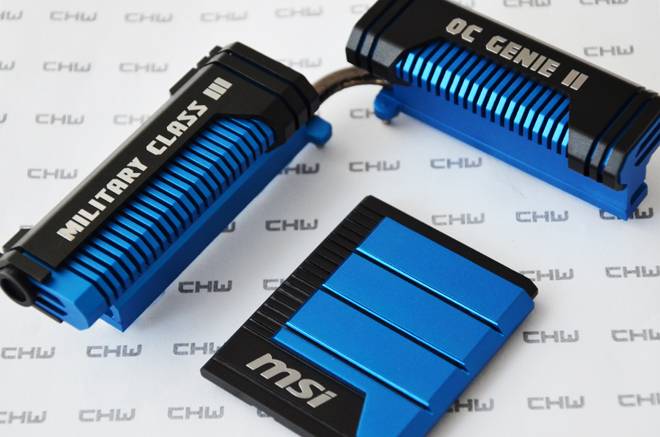

Una vez retirados los disipadores lucen así, los que fabricados en aluminio y cobre permiten mantener refrigerados los diferentes componentes críticos de la placa madre.

En una vista superior de la placa madre podemos ver mejor su distribución, las 12 fases de poder en la zona del CPU equipadas con DrMOS II, condensadores Hi-c, SFC (Super Ferrite Choke) y condensadores de estado sólido. En tanto, los controladores integrados con que contamos son los siguientes:

  1. Realtek ALC898: códec de audio de 7.1 canales con soporte Dolby Home Theater y S/PDIF
  2. Intel WG82579V : LAN 10/100/1000 Mbit
  3. ASMedia® ASM 1061: 2 puertos SATA (7 y 8)

Por si les queda alguna duda acerca de las especificaciones, pueden visitar la página de MSI para obtener más detalles sobre esta placa madre.

Pinche para agrandar

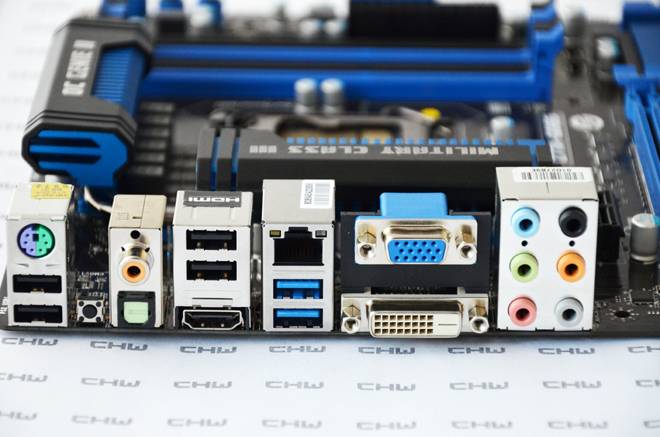

Finalmente para esta placa madre, contamos con los siguientes puertos de expansión en el panel trasero:

  1. 4 puertos USB 2.0/1.1
  2. 1 puerto PS/2 para teclado o mouse
  3. 2 puertos USB 3.0/2.0
  4. 1 Puerto RJ-45
  5. 6 jacks de audio (centro/salida subwoofer, salida trasera, salida lateral, entrada de línea, entrada de micrófono, salida frontal)
  6. 1 puerto óptico S/PDIF
  7. 1 puerto de audio coaxial
  8. 1 botón para limpiar el CMOS
  9. 1 HDMI
  10. 1 DVI-D
  11. 1 D-Sub





Primera Mirada: UEFI ASUS P8z77-V Deluxe

A simple vista, el UEFI ASUS se ve bastante completo, permitiéndonos configurar gran cantidad de parámetros para los interesados en el overclock, además de tener un amplio repertorio de frecuencias para las memorias RAM DDR3 y por supuesto controles de voltajes que nos dan las herramientas para sacar el máximo provecho.

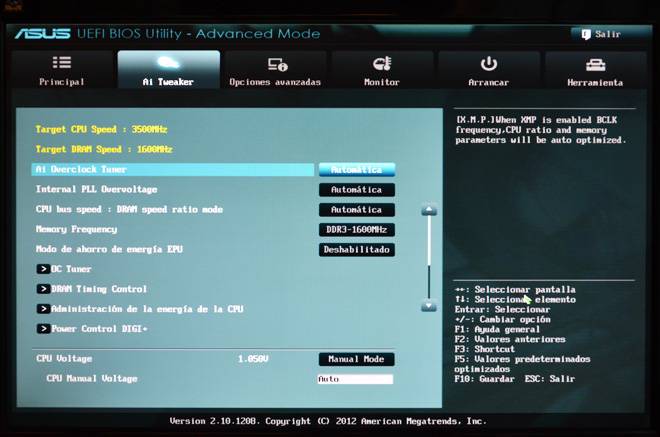

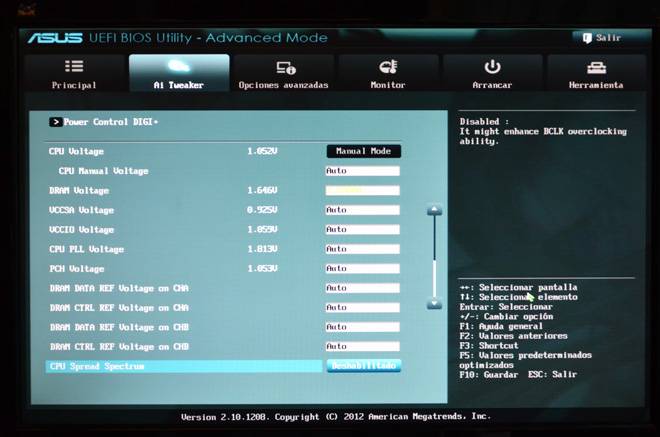

Acá pueden observar los voltajes que podemos manipular para afinar la configuración de la plataforma.

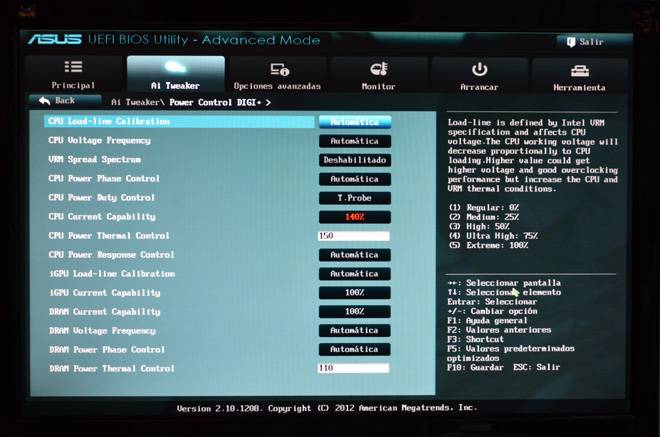

En cuanto al control DIGI+ tenemos gran cantidad de opciones para sacarle el máximo de provecho a la plataforma cuando requerimos hacer overclock y además permite asistir de buena manera a quienes recién se inician en estas artes.

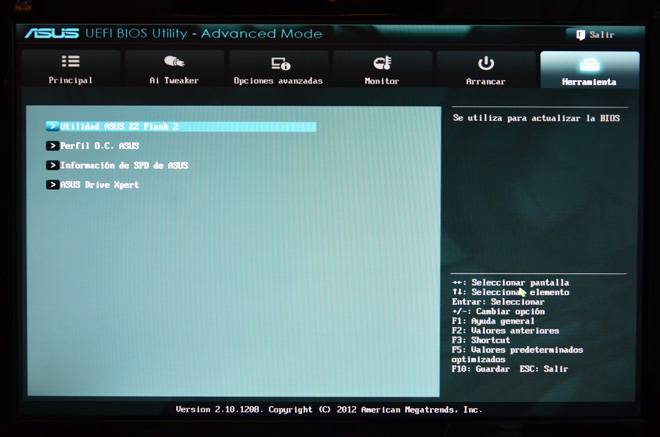

En el apartado de herramientas tenemos la utilidad para cambiar el firmware, además de la posibilidad de guardar configuraciones, obtener información del SPD de las memorias y también el ASUS Drive Xpert.

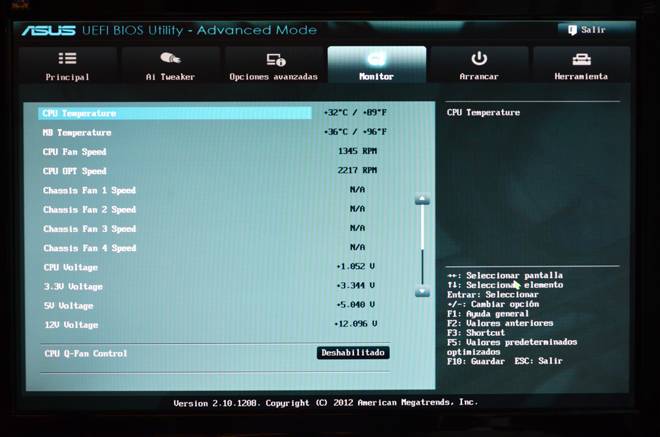

Al final, pero sin ser menos importante, tenemos el monitor del sistema, donde podemos ver que tal anda nuestra plataforma en cuanto a temperaturas , voltajes y revoluciones en los ventiladores.

En este recuadro detallamos algunas de las configuraciones importantes que encontramos en este UEFI, como para que tengan una idea de los rangos que se manejan.

CPU CORE VOLTAGE 0,800 – 1,990 V
VCC System Agent 0,800 – 1,700 V
VCC I/O VOTLAGE 0,800 – 1,700 V
CPU PLL VOTLAGE 1,200 – 2,200 V
DDR CH_A/B  VOLTAGE 1,200 – 1,990 V
PCH 1.5 VOLTAGE 0,800 – 1,700 V
DRAM FREQUENCY 800 – 1066 – 1333 – 1400 – 1600 – 1800
1866 – 2000 – 2133 – 2200 – 2400 – 2600
2666 – 2800 MHz

Primera Mirada: UEFI MSI Z77A-GD65

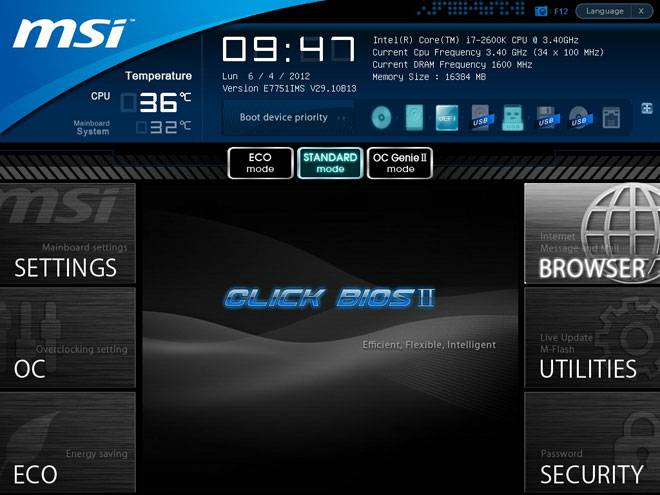

Este UEFI es y será un estándar en las placas MSI hasta que cambien de imagen, por lo que las opciones disponibles son las mismas que tienen otras placas MSI que hemos podido probar. Comenzamos con una ventana de bienvenida donde tenemos accesos a los diferentes apartados para configurar todo lo que deseemos.

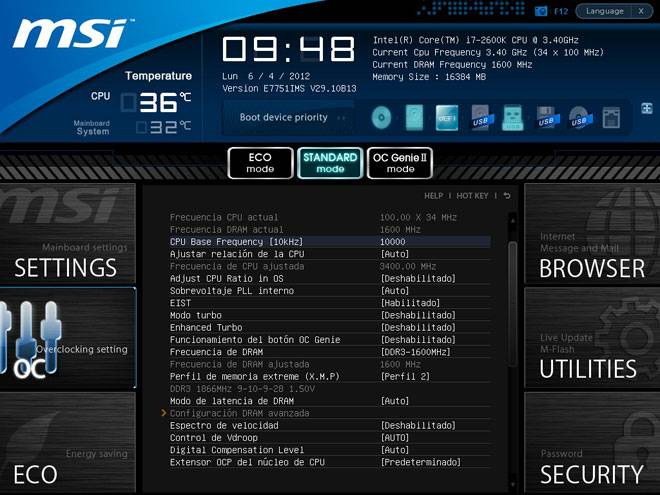

Uno de estos apartados es el de OC, más conocido también como el de overclock, donde tenemos control de todas las opciones que nos permiten sacarle provecho a la plataforma cuando se conoce como hacerlo.

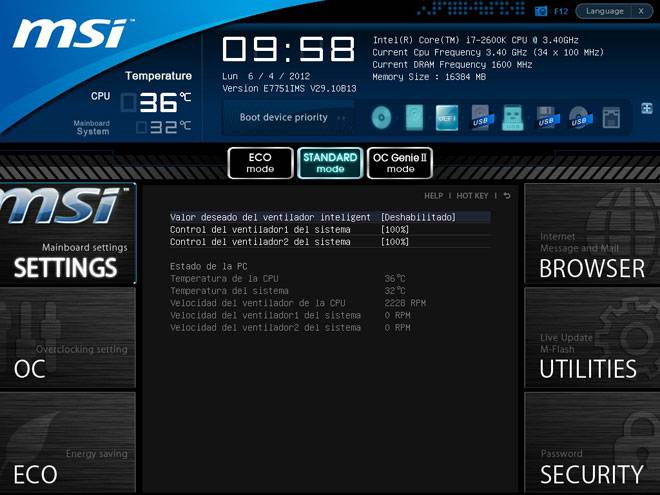

Otro importante apartado es aquel donde podemos configurar el régimen de operación de los ventiladores y verificar las temperaturas de operación de la plataforma en tiempo real.

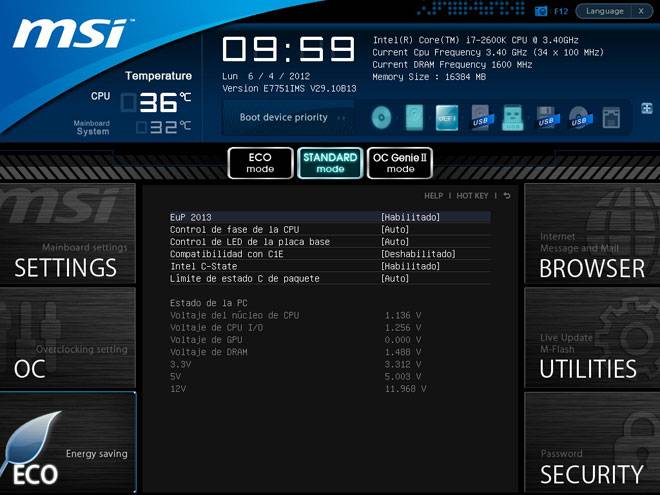

En el costado izquierdo inferior, tenemos el apartado ECO, que nos permite configurar las opciones para ahorrar energía con que cuenta esta placa madre, permitiéndonos tener un control importante sobre todo lo que haga disminuir el pago por energía eléctrica a fin de mes y por supuesto, ayudar un poco al planeta consumiendo menos energía.

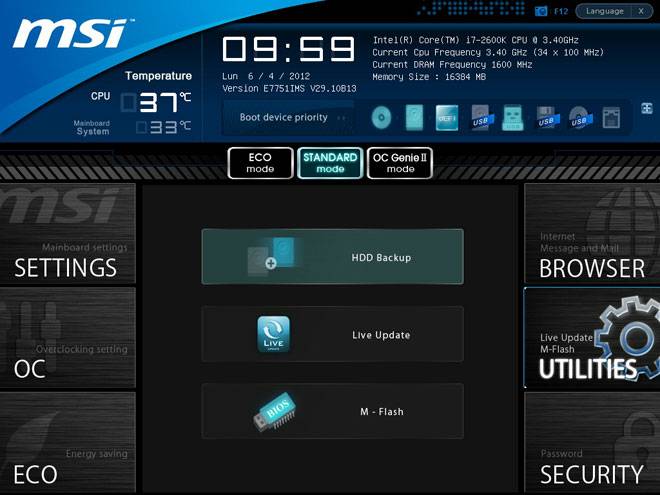

Finalmente tenemos las utilidades incluidas en el mismo UEFI, donde destacamos las tres diferentes opciones con que se cuenta para  la actualización del firmware, simplificando la operación de una forma importante.

En la siguiente tabla resumimos los aspectos más importantes de este UEFI, en cuanto a voltajes y configuraciones de frecuencia para las memorias.

CPU CORE VOLTAGE 0,800 – 1,800 V
SYSTEM AGENT VOLTAGE 0,9250 – 1,5850 V
CPU I/O VOTLAGE 0,950 – 1,550 V
CPU PLL VOTLAGE 1,400 – 2,430 V
DDR CH_A/B  VOLTAGE 1,108 – 2,464 V
GPU VOLTAGE 1,000 – 1,520 V
PCH 1.5 VOLTAGE 0,775 – 1,724 V
DRAM FREQUENCY 800 – 1066 – 1333 – 1600 – 1866 – 2133 MHz

Plataforma y Metodología

Las plataformas Intel para esta ocasión son las que detallamos a continuación.

Plataforma de pruebas
Procesador Intel Core-i7 2600K
Placa Madre MSI Z77A-GD65ASUS P8Z77-V Deluxe
Memorias G.Skill Ripjaws Z PC3-14900 4x4GB @ 1600 MHz 9-10-9-28 1T 1.5v
Tarjeta de Video NVIDIA GeForce GTX 590
Fuente de Poder Seasonic Platinum 1000W
Refrigeración Procesador Refrigeración líquida Intel
Almacenamiento Kingston HyperX SH100S3 120GB
Monitor Viewsonic VX2835wm 28″
Sistema Operativo Microsoft Windows 7 Ultimate 64-bit
Controladores de Video NVIDIA GeForce Drivers 296.10 WHQL
Benchmarks Adobe Photoshop CS5AIDA Extreme Edition v2.30.1900CineBench R11.5Futuremark 3DMark11PCMark 11PovRay v3.7 RC5x264 HD Benchmark 4.0
Juegos Far Cry 2S.T.A.L.K.E.R.: Call of Pripyat
Utilidades CPU-Z 1.5.9Prime95Futuremark 3DMark Vantage 1.0.2

Metodología de pruebas

Las pruebas de sistema y gráficas serán ejecutadas de la forma clásica, tres veces por prueba como mínimo, promediando los resultados y verificando la coherencia de estos entre sí. Para los juegos tendremos pruebas con calidad media y una resolución de 1680×1050 pixeles, considerando que tenemos plataformas muy potentes que no se verán en problemas para mover juegos actuales con una configuración de detalles media bajo DirectX 9. En el apartado de overclock mostraremos lo que pudimos lograr con esta placa madre y con el hardware que poseemos. El consumo energético también será abordado, tomando en cuenta el consumo más alto experimentado durante dos estados, reposo y carga máxima, donde el primero es el escritorio en reposo durante 30 minutos y el segundo es una carga total de la tarjeta de video con 3DMark Vantage en la configuración extrema y Prime95 para el procesador, durante al menos 3 pruebas para entregar el resultado más alto.

Pruebas de Sistema

Comenzamos las pruebas de sistema haciendo la salvedad que en algunas pruebas el rendimiento de ambas plataformas es muy similar, dado que gran parte de las configuraciones que intervienen en las variaciones se encuentran de la misma forma en ambas plataformas, por ello los resultados son tan cercanos.

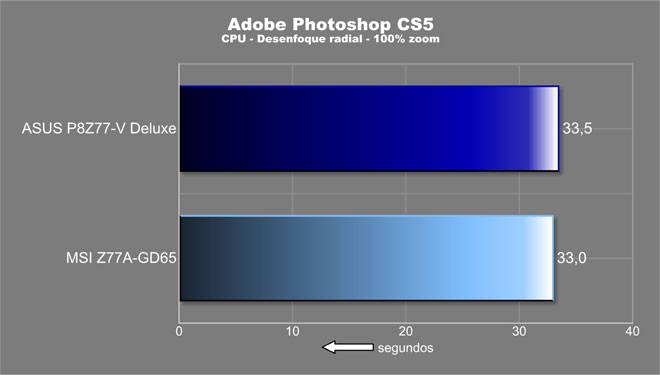

En la prueba de Photoshop vemos que entre una y otra plataforma la diferencia es marginal, siendo ambas excelentes candidatas para trabajar con el conocido software de Adobe.

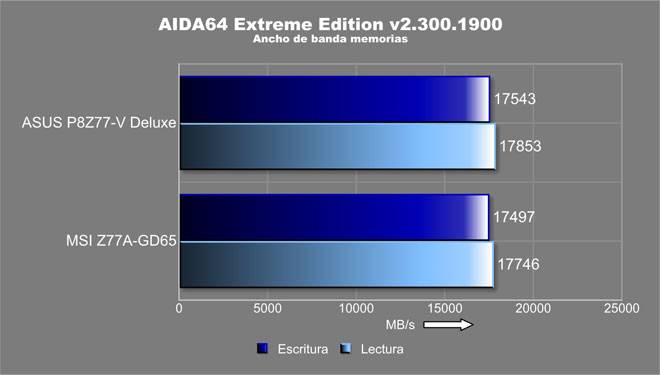

En tanto, el ancho de banda de las memorias nos permite ver que en ambas plataformas tendremos asegurado un buen desempeño, aunque en la plataforma ASUS logramos unos pocos MB/s más que nos pueden ser útiles cuando el overclock se transforma en una pasión.

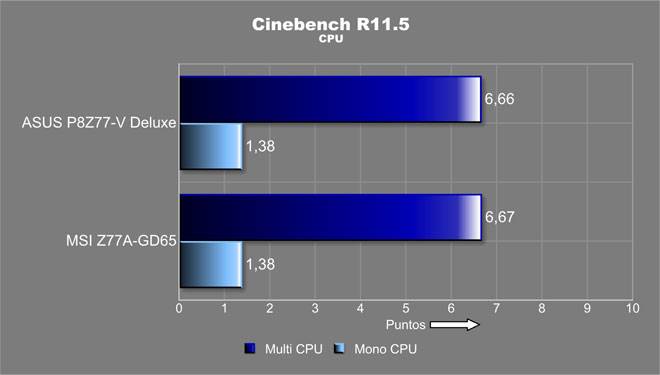

Como la prueba de CPU de Cinebench, depende en gran medida de esta mentada pieza de hardware, las diferencias no son algo que busquemos, sino que esperamos ver un resultado como el del gráfico, donde ambas plataformas rinden de la misma forma.

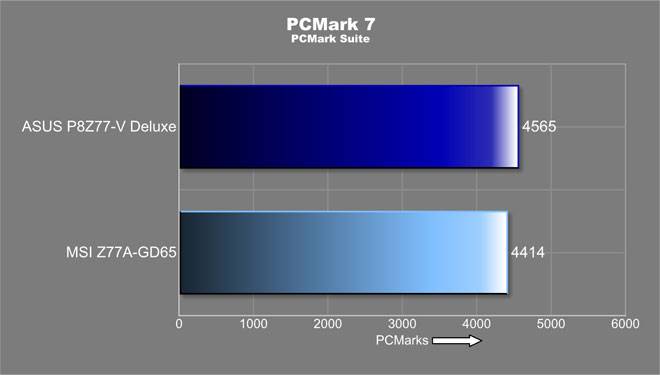

Acudiendo a la suite de PCMark 7 para evaluar el rendimiento conjunto de la plataforma, mostrando una diferencia a favor de la plataforma ASUS, aunque debemos hacer mención a que esto es una prueba sintética y no necesariamente representa una situación real. Ahora, el mejor puntaje de todas formas se lo lleva la Z77 de ASUS.

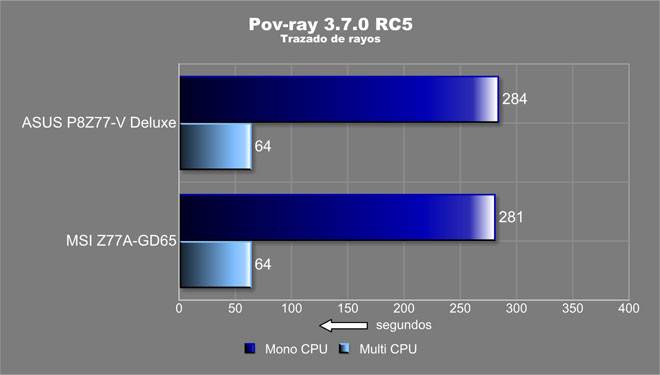

En el trazado de rayos que podemos efectuar con Pov-Ray, tenemos que ambas plataformas rinde de la misma forma cuando trabajamos con todos los hilos de proceso disponibles, aunque, cuando hacemos que la operación de raytracing sea ejecutada en un solo hilo es en la plataforma MSI donde logramos el menor tiempo. Punto para la Z77 de MSI.

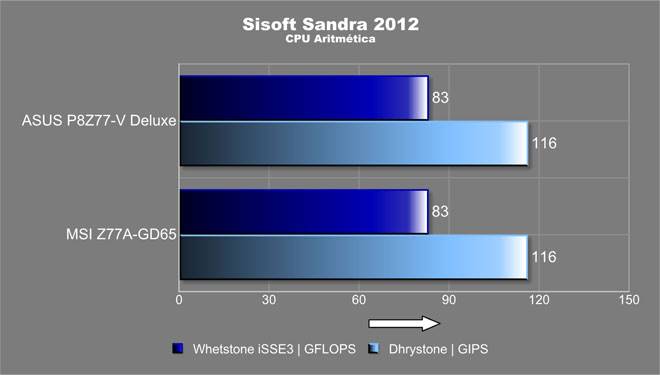

Sin mayor diferencia vemos que el resultado en Sandra 2012 nos muestra a dos plataformas muy similares en cuando al comportamiento del CPU en cálculos aritméticos con todos los hilos de procesamiento disponibles.

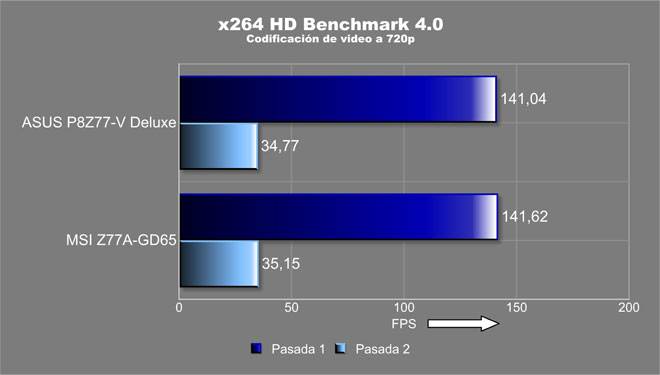

Finalmente en las pruebas de sistema, probamos la codificación de video con x264 HD Benchmark y vemos que a pesar de ser pequeñas, las diferencias de rendimiento están a favor de la placa Z77 MSI, aunque vemos que la Z77 de ASUS tampoco lo hace mal, solo 0,5 FPS atrás de su competidora.

Pruebas Gráficas

Comenzamos las pruebas con el conocido 3DMark 11, el que nos permite al igual que PCMark 7 evaluar rendimiento de forma sintética, donde vemos que la plataforma equipada con la placa madre ASUS es la que logra el mejor resultado, aunque nuevamente por un margen muy estrecho.

El rendimiento en los juegos nos deja entrever que si está será la finalidad de la plataforma, con la placa madre ASUS se logran pequeñas ventajas en la configuración que utilizamos, aunque estamos conscientes que cuando elevemos la resolución y calidad, será la tarjeta de video la que limitará el máximo rendimiento posible, luego el conjunto placa madre-CPU-memorias RAM.

Overclock y Consumo

Comenzamos indicando que la frecuencia de las memorias con que trabajamos fue de 1866 MHz, con los tiempos de memorias por defecto que tiene este kit, además, como sale especificado en la plataforma de pruebas, utilizamos un sistema de refrigeración líquida Intel, por lo que la temperatura no fue algo de qué preocuparse.

La placa madre MSI nos permitió llevar de forma segura nuestro Core-i7 2600K a casi 5000 MHz, de no ser por las diferencias menores en el Bus. Pudimos correr una y otra vez la prueba de Cinebench, la que es bastante demandante. En cuanto a si cambiando alguna configuración logramos más frecuencia, la respuestas es no. Modificamos los voltajes, el bus, el multiplicador del CPU y de las memorias, incluso disminuimos el número de núcleos activos y no pudimos lograr más frecuencia.

Máximo overclock estable útil para la placa madre MSI Z77A-GD65

De la misma forma que para la plataforma Z77 de MSI, con esta placa ASUS pudimos lograr 5000 MHz con los cuatro núcleos activos y una configuración de voltajes similar. En este caso, más frecuencia significaba subir el voltaje de los núcleos más de lo que era seguro para la operación con refrigeración líquida, por lo que no seguimos avanzando, aunque esto no fue todo.

Máximo overclock estable útil para la placa madre ASUS P8Z77-V Deluxe

Como bonus les queremos dejar esta captura de overclock, donde logramos llegar a 5200 MHz con nuestra refrigeración líquida, configuraciones de voltajes levemente diferentes a las anteriores (menos voltaje, excepto para los núcleos del CPU) y desactivando dos núcleos, lo que mantuvo el consumo del CPU alineado con el voltaje que le estábamos suministrando y además nos ayudo a disminuir la temperatura de operación del CPU al tener 2 núcleos inactivos.

Bonus, overclock con dos núcleos activos en la plataforma ASUS Z77

En cuanto al consumo, logramos trabajar en un régimen similar en ambas placas madre, aunque la plataforma ASUS consumió levemente un poco más en carga total, pero nada por lo que uno tenga que alarmarse.



Conclusión

El uso de ambos UEFI es muy intuitivo y agradable, por lo que para los que se están iniciando en el tema será simple lograr aprender más, ya que desde los primeros UEFI que vimos hasta hoy los cambios se notan, incorporando más suavidad en el trabajo y menos cuelgues inesperados.

En cuanto al rendimiento, ambas plataformas son excelentes compañeras para el diario vivir, aunque, si nuestras orientaciones son los juegos es posible que se sientan más a gusto con la que entrega una tasa de cuadros por segundo mayor, pero tampoco podemos olvidar que no todo en la vida es rendimiento, el costo también es importante y es aquí donde la placa MSI -con un precio de USD$190- logra ser mejor que la ASUS que llega a costar USD$270 (precios referenciales obtenidos desde newegg.com).

La experiencia de overclock si la tuviéramos que medir de alguna forma, tomaríamos como punto comparativo la máxima frecuencia posible de alcanzar con el mismo hardware y en este caso, a pesar de que con ambas placas logramos llegar a 5 GHz con todos los núcleos activos, solo la placa madre ASUS nos dejo seguir más allá, aunque deshabilitando dos núcleos.

Generalizando los resultados, tenemos un buen rendimiento para ambas placas madre y para aquellos que esperan realizar overclock con una plataforma similar les adelantamos que la experiencia será grata.

Lo Bueno

  1. Soporte para tecnologías multi-GPU AMD y NVIDIA. (ASUS y MSI)
  2. Permite realizar overclock de forma sencilla y alcanzando altas frecuencias sin refrigeración extrema. (ASUS y MSI)
  3. La placa madre ASUS cuenta con un adaptador Bluetooth y WiFi incorporados en el paquete de accesorios. (ASUS)
  4. Ambas placas poseen total soporte para procesadores Sandy Bridge e Ivy Bridge. (ASUS y MSI)

Lo Malo

  1. Puede que el mayor precio de la plataforma ASUS juegue en su contra comparando contra sus oponentes del mismo segmento. (ASUS)
  2. La placa MSI no pudo overclockear más allá de los 5000 MHz aunque deshabilitamos núcleos y modificamos los voltajes. (MSI)
