Desde ChipHell nos llegan un supuesto documento donde se expone la alineación completa de tarjetas de video basadas en el GPU AMD Radeon HD 7970 de AMD, la cual estará conformada al menos inicialmente por 6 modelos.
Sapphire al parecer planea lanzar 6 tarjetas de video basadas en el GPU AMD Radeon HD 7970, las cuales serán: Radeon HD 7970 de referencia, Radeon HD 7970 Dual-Fan 3G, Radeon HD 7970 VaporX 3G (núcleo a 1100MHz), Radeon HD 7970 Flex 6G (núcleo a 1125MHz, 6GB de memoria GDDR5, Eyefinity6), Radeon HD 7970 Toxic 3G (núcleo a 1125MHz, 3Gb de memoria GDDR5 a 1400MHz), Radeon HD 7970 Atomic WC (núcleo a 1335MHz, 3GB de memoria a 1434MHz), y Radeon HD 7970 Atomic RX (núcleo a 1335MHz, 3GB de memoria GDDR5 a 1434MHz).

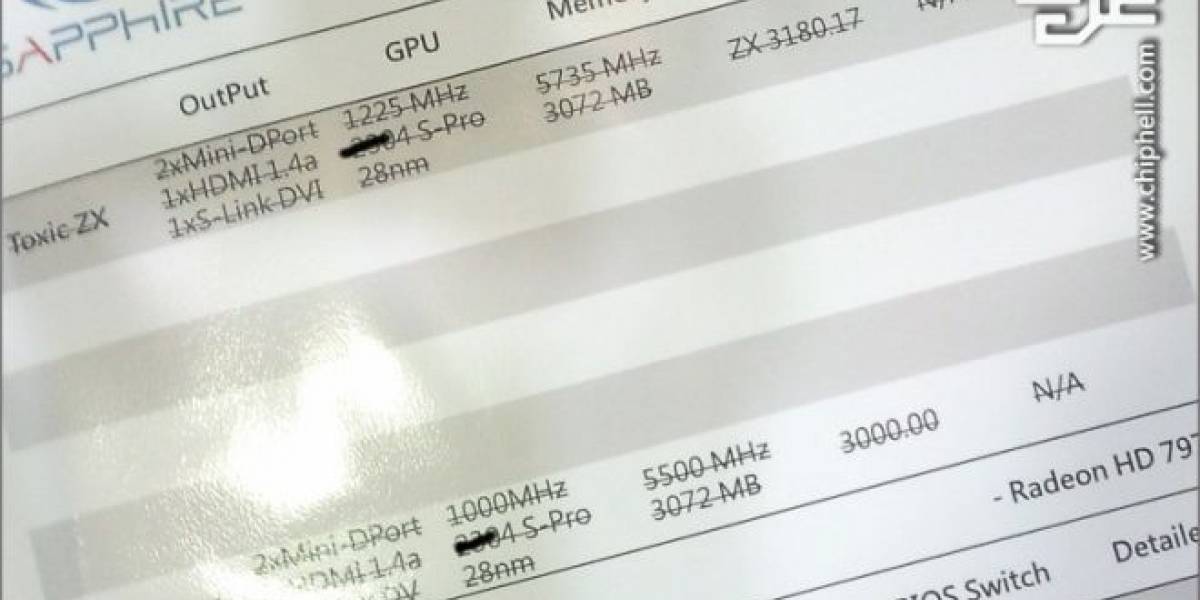

Ahora vamos a la parte del documento que está dando mucho de que hablar en distintas comunidades, y esta es la presencia 2 tarjetas de video aparentemente canceladas y basadas un misterioso GPU AMD con 2304 shader processors funcionando a 1000MHz, y equipado con 3Gb de memoria GDDR5 con bus de 384 bits funcionando a 1375MHz, del cual Sapphire también planeaba lanzar una versión Toxic ZX overclockeada a 1225MHz para el núcleo gráfico y a 1434MHz para su memoria gráfica.
En muchas comunidades tratan de darle cierta credibilidad a dicha configuración, debido a los recientes comentarios de Eric Demers, Vicepresidente y CTO de la división gráfica de AMD, en una entrevista realizada por Rage3D, donde comenta que el chip Tahiti, posee unidades GCN (unidades Compute Unit) redundantes desactivadas. Comentario que sugiere que el GPU Tahiti podría estar conformado por 36 o 40 (esto último sería lo más probable) Compute Units, de los cuales podría tener 1 o 2 CUAs (Compute Unit Arrays o agrupación de 4 CUs) deshabilitados, dando como resultado los 32 CUs anunciados oficialmente por AMD. Aquí una tabla con los datos mencionados:
Dichas suposiciones pudieran tener base, pues es una práctica común en la industria el vender chips con algunas unidades deshabilitadas; un ejemplo reciente lo tenemos en los primeros GPUs Nvidia Fermi: GF100, los que físicamente poseian 512 shader processors, pero debido a razones nunca reveladas por Nvidia, se vendieron en configuraciones con hasta 480 shader processors habilitados (Geforce GTX 480). Se rumorea que dichas unidades deshabilitadas pudieran ser una medida para protegerse contra los rumoreados altos porcentajes de chips no 100% funcionales debido a los problemas del proceso de manufactura de 28nm, o a una medida de contingencia de AMD para aguardar a los próximos GPUs Kepler de Nvidia con chips Tahiti con todas sus unidades activas.
En fin, aun no hay nada confirmado oficialmente por AMD respecto a ello. Los mantendremos informados.
