Planos del PCB de GF106 aparecen Planos del PCB de GF106 aparecen

192-bits la versión top

Planos del PCB de GF106 aparecen

por

192-bits la versión top

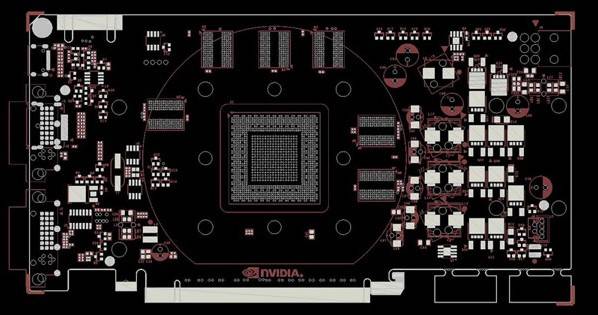

No llevamos ni dos días de haber escuchado la GeForce GTS 450 y ya aparecen gracias a PCInLife los esquemas del PCB que soportará a la GF106, el GPU que echará a andar este modelo.

Por lo que se puede ver, GF106 estará rodeado por 6 espacios para las memorias GDDR5, lo que trae algunas dudas respecto a su configuración. Si pensamos que planean usar este chip tanto para dos modelos, uno mejor que el otro, podría ser que la versión top termine con 192-bits de bus (32×6) y la versión menor con 128-bits, dejando libres dos slots de memorias. Sobre éstas, es fácil pensar que la versión de 192-bits podría tener 768MB (128×2) o 1536MB (256×6) de memoria de video, dejando a la versión de 128-bits con 512MB o 1024MB.

El resto: tendría 3+1 Fases de Poder, un conector de energía 6-pin PCIe, un conector SLI, y dos DVI + miniHDMI de salida. Más detalles deberán salir en los próximos días.
