Una guía que explica cómo confeccionar los cables para una red Ethernet. Incluye presupuestos, enumeración de los materiales, fotos e instrucciones didácticas.

Hola a todos, tratare de hacer esta guía lo mas técnicamente posible sin perder la simplicidad.

Ingredientes.
-Cable UTP (los metros que necesites).
-Conectores RJ-45 (2 por cada PC como mínimo).
-Herramienta crimpeadora.

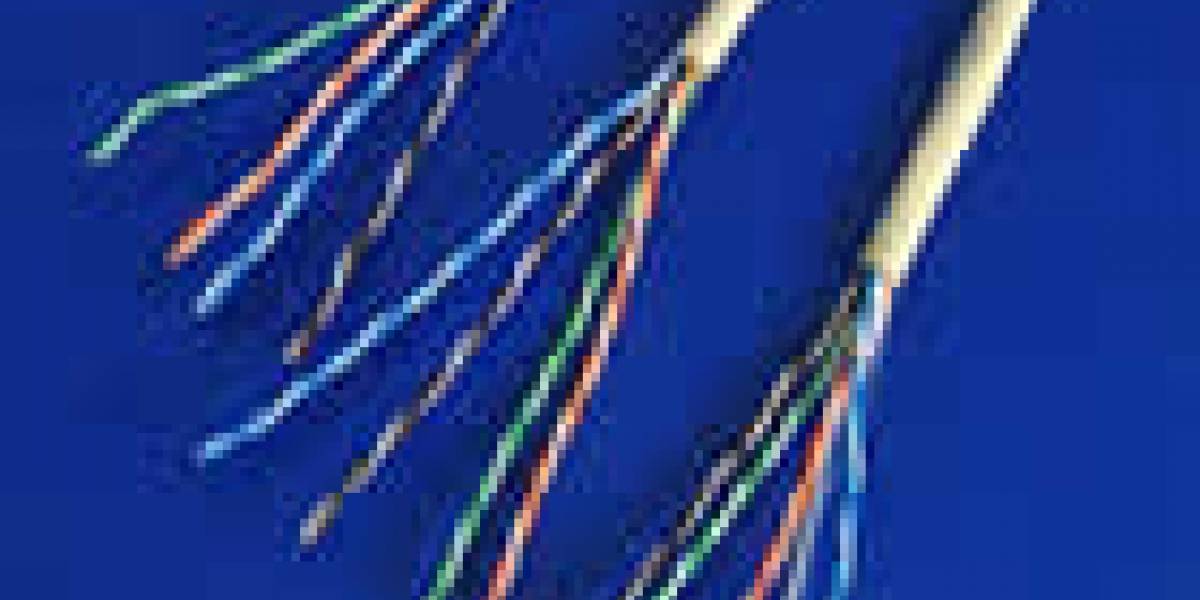

Cable.

Hay varios tipos de cable, los mas usados son el UTP (Unshielded Twisted Pair o par tensado sin blindaje), y el STP (Shielded Twisted Pair o par tensado con blindaje). estos 2 tipos de cable están formados por 4 pares cables, cada uno con un color distintivo.

Hay 2 tipos de construcción de este cable, monofilar y multifilar, ¿que significa esto?.

monofilar: tiene 8 fibras de cobre, una por cada cable. (ideal para el cableado fijo o con poco movimiento).

multifilar: tiene muchas fibras de cobre por cada cable, esto lo hace muy flexible (ideal para el cableado con mucho movimiento, generalmente se usa para “chicotes”.)

Hay varias categorí­­as para este tipo de cable, pero nosotros solo veremos la categorí­­a 5e, ya que por su precio y sus prestaciones nos son mucho mas útiles.

Costos del cableado-.

-UTP cat5e monofilar van desde los $80 hasta $300 el metro.

-UTP cat5e multifilar va desde $150 a $500 el metro.

-STP cat5e va desde $200 a $700 el metro.

(los valores dependen de la tienda y de la calidad del cable).

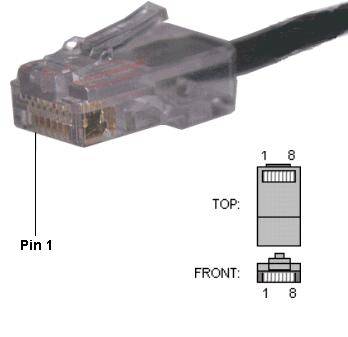

Conectores.

Así­­ como en el cableado, los conectores también tienen categorí­­as que aseguran cierta calidad y normas de funcionamiento, aquí­­ también usaremos la categorí­­a 5e.

Costo de los conectores-.

los precios para este producto no varí­­an mucho, para monofilar o multifilar en cat5e va desde $150 a $300 cada uno.

Herramienta crimpeadora.

Esta herramienta es la que nos permite cortar y pelar el cable para unir los conectores RJ-45 al cable con esta misma herramienta.

Hay una infinidad de marcas y modelos, pero todas hacen lo mismo, personalmente recomiendo una de buena calidad para así­­ ahorrarse dolores de cabeza por que la herramienta no hace bien su trabajo.

Costo de la crimpeadora-.

Hay desde $5.000 hasta $50.000 dependiendo de la calidad. yo recomiendo algo cercano a los $15.000

CONSTRUCCIÓN DEL CABLEADO.

Algunas cosas que debemos saber:

– Cada cable no debe ser de mas de 90 metros (según el Standard internacional 568).

– Los cables no deben pasar cerca de cableado eléctrico o artefactos eléctricos que puedan producir interferencia (como refrigeradores, televisores, etc.). en caso de que sea inevitable pasar cerca de alguna de las cosas antes mencionadas, debemos usar cable del tipo STP (Shielded Twisted Pair o par tensado con blindaje). el blindaje de este cable lo protege de el efecto de “inducción” producido el cableado eléctrico y los aparatos que causan la interferencia.

– Seguir al pie de la letra la codificación de colores, ya que de no ser así­­ podrí­­amos tener problemas en la conectividad. (según el Standard internacional 568).

Ya tenemos todos los materiales y sabemos lo necesario, ahora comenzamos la construcción.

Seguiremos el Standard internacional 568.

Código de colores.

Par 1: A y B/A (azul y blanco/azul)

Par 2: N y B/N (naranja y blanco/naranja)

Par 3: V y B/V (verde y blanco/verde)

Par 4: M y B/M (marrón y blanco/marrón).

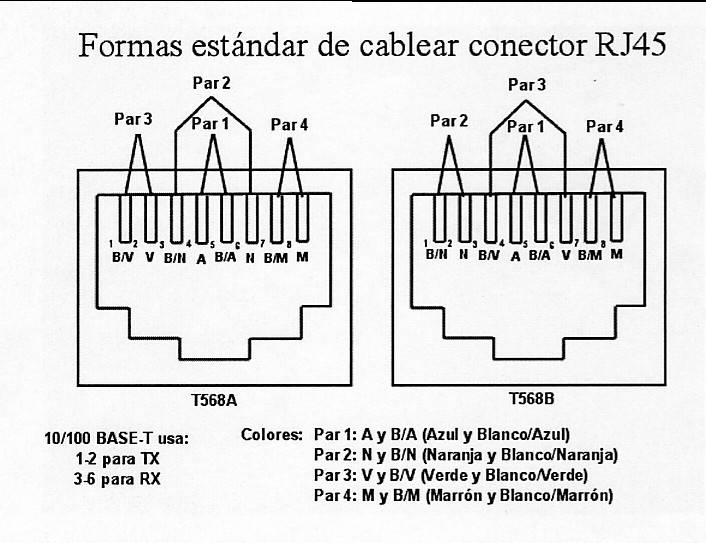

Ahora tenemos el Standard T568A y el T568B (ver foto).

Ahora cual usamos T568A o T568B eso depende de como estará formada nuestra red.

Hay 2 maneras de hacer un cable para nuestra red y depende del uso que se le va a dar:

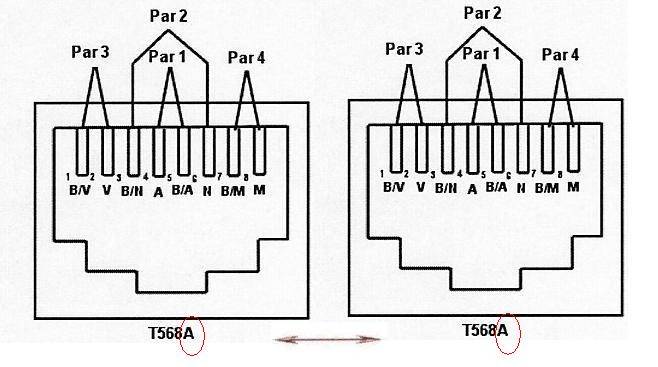

MODO 1: si conectamos los PC´s a un SWITCH, o a un HUB o a un ROUTER, necesitamos un cable “recto” o “punto a punto”, para hacerlo los 2 extremos de nuestro cable deben tener el Standard T568A.

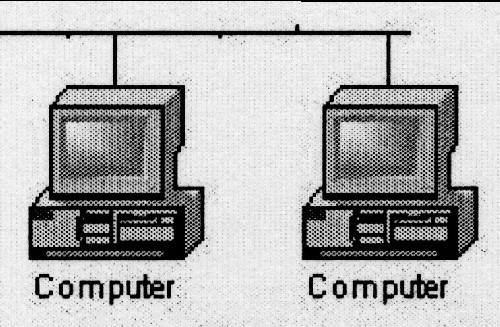

MODO 2: si conectamos los PC´s entre si, o los SWITCH entre si, o los HUBS entre si. necesitamos un cable “cruzado” “crossover”. Para hacerlo debemos usar el Standard T568A en un extremo y el T568B en el otro extremo del cable.


Bueno, con eso ya podemos hacer los cables para nuestra red. si aun tienen dudas, pueden hacer las consultas que quieran en el foro de redes e Internet de este portal.
